滑環如何接線 滑環接線注意事項
發布時間：2023-09-06 15:58瀏覽次數：
滑環是一種用于傳輸電力、信號和數據的旋轉接頭，常見于旋轉設備、機器人、攝像機云臺等領域。正確的接線方式對于滑環的正常運行至關重要。下面滑環廠家英智科技將詳細介紹滑環的接線方法和接線的注意事項，幫助大家更好地理解和應用滑環。
滑環的接線主要涉及兩個部分：定子（固定部分）和轉子（旋轉部分）。定子上的導線通過滑環與轉子上的導線相連接，實現電力、信號或數據的傳輸。接線時需要注意以下原則：
1. 導線選擇：應根據實際需求選擇合適的導線，包括導線材質、截面積和電氣性能等。常用的導線材料有銅線和鋁線，截面積則根據所需傳輸功率來確定。
2. 導線固定：為了保證接線的可靠性和穩定性，導線應牢固地固定在滑環上，并保持良好的接觸。
3. 接線方式：滑環的接線方式有多種，常見的有平行接線、交叉接線和串聯接線。具體的選擇要根據實際的電路要求和滑環的結構來確定。
滑環接線的常見方式
1. 平行接線

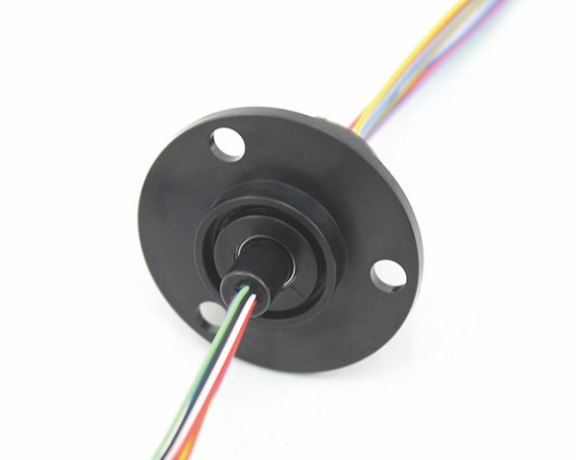

平行接線是指滑環上的導線與轉子上的導線平行排列，如圖所示：
在平行接線中，導線間的間距要足夠保證導線之間不會相互干擾或短路。此種接線方式適用于單一電路的傳輸，如傳輸電力或信號。
2. 交叉接線
交叉接線是指滑環上的導線與轉子上的導線交叉排列，交叉接線可使導線之間的距離更近，減小傳輸信號的干擾。這種接線方式適用于同時傳輸多個電路的情況，如傳輸多路信號或數據。
3. 串聯接線
串聯接線是指滑環上的導線與轉子上的導線依次串聯排列，串聯接線適用于需要傳輸復雜電路的情況，如同時傳輸多路信號和數據，并且要求各路信號或數據之間相互獨立。
滑環接線的注意事項
1. 導線長度：在接線時，應盡量保持滑環上導線的長度一致，以避免電阻和信號衰減。
2. 導線保護：滑環的導線應采取適當?shù)谋Ｗo(hù)措施，如套管、護套等，以防止導線受到外部環境的損壞。
3. 導線標識：為了方便維護和排查故障，應對滑環上的導線進行標識，如編號、顏色等。
在實際應用中，根據不同的需求和電路要求，選擇合適的接線方式和導線材料是非常重要的。正確的滑環接線能夠確?；h(huán)的正常運行，提高設備的可靠性和穩定性。
